COMPACT Präsenz- und Bewegungsmelder
Innovationsvielfalt für die individuelle Steuerung.
Die Serie COMPACT bietet nicht nur einen großen Variantenreichtum für unterschiedlichste Anwendungen, sie überzeugt auch durch innovative Konzepte, mit denen sich intelligente Lösungen für alle Gebäudebereiche realisieren lassen.
Auch für die Steuerung über digitale Schnittstellen präsentiert die Serie COMPACT neue Lösungen. Der Decken-Präsenzmelder PD-C 360i/32 DUO DALI steuert zwei individuelle Lichtkanäle per DALI Broadcast und kann – kombiniert mit dem DALI Switch von ESYLUX – auch konventionelle Geräte wie zum Beispiel eine Lüftung präsenzabhängig schalten. Für KNX-Anlagen steht der Präsenzmelder PD-C 360i/32 KNX mit mehreren KNX-typischen Zusatzfunktionen bereit. Dazu gehört zum Beispiel das Senden eines separaten Präsenzsignals an eine zentrale Erfassung.
Oft verlangen die Anwendungsgebiete in Büros, Bildungsstätten und Gesundheitseinrichtungen, dass Lösungen zur bedarfsgesteuerten Gebäudeautomation speziell auf sie abgestimmt sind. So eignen sich für die Deckenmontage in Fluren vor allem Präsenzmelder, deren Erfassung eher elliptisch verläuft, dafür aber möglichst weit reicht – auch um die Anzahl der eingesetzten Geräte zu minimieren.

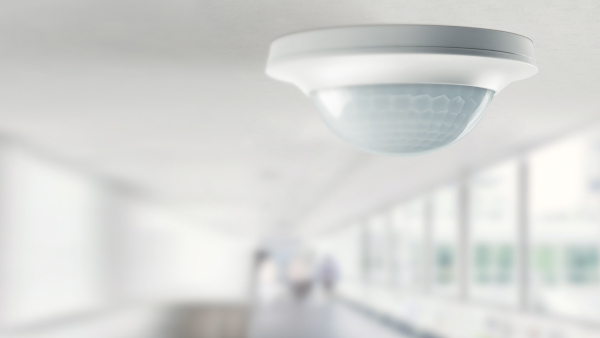

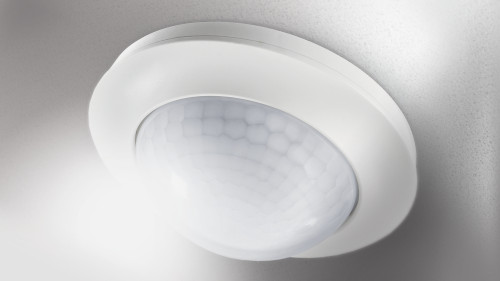

Mit den Präsenz- und Bewegungsmeldern PD-C und MD-C 360i/32 Corridor aus der Serie COMPACT präsentiert ESYLUX neue Produktlösungen für die energieeffiziente Lichtsteuerung in Fluren. Sie können durch ihre hohe Maximalreichweite von 40 m lange Korridore ganz allein erfassen, lassen sich bei Bedarf jedoch auch per Parallelschaltung miteinander kombinieren. Der Präsenzmelder kann alternativ durch einen Slave-Melder der Serie ergänzt werden. Ein relaisschonendes Schalten von LED-Leuchten ermöglicht der integrierte Wolfram-Vorlaufkontakt.
Mit den Präsenz- und Bewegungsmeldern PD-C bzw. MD-C 360i/32 Corridor präsentiert ESYLUX hierfür nun neue Lösungen mit einer Gesamtreichweite von 32 m im Durchmesser. Innerhalb dieser detektieren sie in beide Flurrichtungen Bewegungen, die quer zu ihnen verlaufen. Frontal auf sie zulaufende Bewegungen nehmen sie innerhalb von 16 m wahr. Durch diese hohen Reichweiten können die Melder lange Korridore ganz allein erfassen und dann präsenz- bzw. bewegungs- sowie tageslichtabhängig die Beleuchtung schalten. Wo dies noch nicht ausreicht, lassen sich bis zu acht Geräte per Parallelschaltung miteinander kombinieren. Der Präsenzmelder kann alternativ durch einen Slave-Melder der Serie COMPACT ergänzt werden.
Der Wolfram-Vorlaufkontakt der Melder ermöglicht ein relaisschonendes Schalten von LED-Leuchten, deren hohe Lebenserwartung durch die bedarfsgesteuerte Automation optimal ausgenutzt wird. Alternativ erlaubt ein Tastereingang auch ein manuelles Schalten. Per Dip-Schalter lässt sich dabei festlegen, dass nur ein Einschalten möglich ist, was ein versehentliches Ausschalten der gesamten Beleuchtung verhindert, wenn sich z. B. in Treppenhäusern noch Menschen in anderen Stockwerken befinden. Mithilfe eines Impulsbetriebs können zudem Treppenlichtautomaten und Signalgeräte angesteuert werden oder eine speicherprogrammierbare Steuerung (SPS).
Wie bei allen Meldern der Serie COMPACT sorgt das zweiteilige Gehäuse von PD-C und MD-C 360i/32 Corridor für eine einfache Installation, bei der die geringe Tiefe der Powerbox großzügig Platz für die Verdrahtung lässt. Durch das fest hinterlegte Werksprogramm lassen sich die Geräte sofort in Betrieb nehmen. Eine Anpassung der Parameter gelingt bei Bedarf bequem per Poti am Gerät oder mit dem ESY-Pen von ESYLUX in Kombination mit Smartphone oder Tablet.

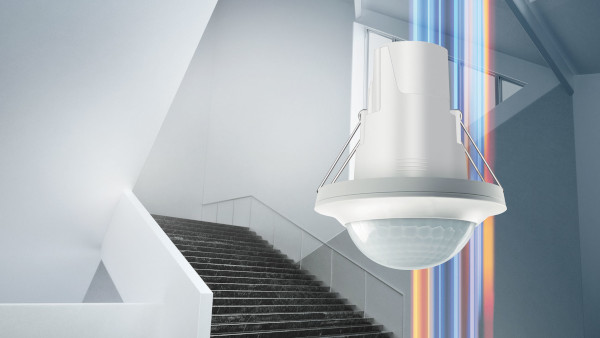

Die APC-Präsenzmelder (APC: Application Controller) sind die intelligente Schaltstelle der DALI-2-Lösungen von ESYLUX und schöpfen das ganze Potenzial des Standards aus: Sie vereinen Steuereinheit, Busspannungsversorgung, Multisensorik und Tastereingänge und ermöglichen eine autarke, raumübergreifende Steuerung von bis zu 16 Gruppen ohne komplexes Gebäudeautomationssystem.
Darüber hinaus vereinfachen sie durch die Bündelung der Komponenten in nur einem Gehäuse die Planung und die Installation. Mehrere Ausbaustufen bieten zahlreiche Funktionen für mehr Komfort und Energieeffizienz.
Kompakte Leistungsstärke
- Integrierte DALI-Steuereinheit und DALI-Busspannungsversorgung (250 mA)
- Passiv-Infrarot-Sensorik zur Präsenzerfassung und Lichtsensorik
- Integrierter Schaltausgang für HLK oder Zusatzbeleuchtung (16A-Relais, potenzialfrei)
- Schnelle Montage in abgehängten Decken ohne zusätzliches Zubehör mit Standard-Bohrkrone (Ø 68 mm)
- Erfassungsreichweiten von Ø 8, 24, und 32 m
- Bidirektionale Kommunikation über integriertes Bluetooth-Modul
- 4 Eingänge für konventionelle Taster (potenzialbehaftet): Vorhandene 230V-Taster direkt einsetzbar, keine DALI-2-Taster nötig!

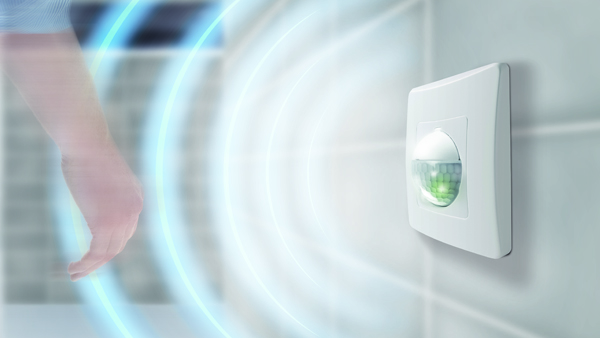

Ob Neubau oder schneller Austausch im laufenden Betrieb: Für die Modernisierung von Gebäuden mit Wandpräsenzmeldern und -bewegungsmeldern sind passende Abdeckungen und oft auch deren Kompatibilität mit gängigen Markenschaltern unerlässlich. ESYLUX bietet deshalb als Zubehör eine große Auswahl – und erlaubt so das einfache Umrüsten auf berührungslose Energieeffizienz!
Das Design des Wandmelders macht ihn kompatibel mit gängigen Markenschaltern, was einen schnellen Austausch im laufenden Betrieb erleichtert. Wo Wert daraufgelegt wird, die Beleuchtung auch manuell schalten zu können, lässt sich dies über den integrierten Tastereingang realisieren
