Doepke Fehlerstromschutz für die Energiewende: Für nachhaltige Sicherheit

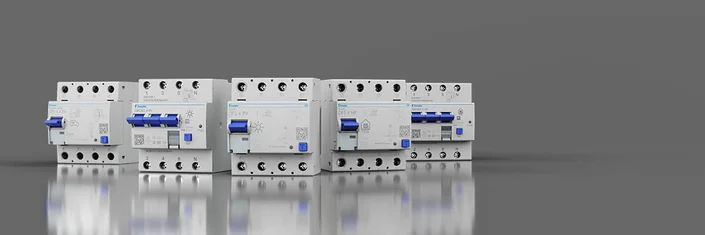

Mit dem Ausbau erneuerbarer Energien hat die Nachfrage nach Photovoltaikanlagen und Wärmepumpen weltweit zugenommen. Auch die Ladeinfrastruktur für die Elektromobilität wird kontinuierlich weiter ausgebaut. Technologien zur nachhaltigen Gewinnung und Nutzung von Energie erfordern auch zukunftsfeste Strategien für die elektrische Sicherheit. Deshalb präsentiert Doepke seine neuen Fehlerstromschutzschalter (FI-Schalter) und FI-/LS-Kombinationen speziell für die Anforderungen von Photovoltaikanlagen und Wärmepumpen sowie seine Fehlerstromschutzeinrichtungen für Ladesäulen und Wallboxen. Für nachhaltige Sicherheit.

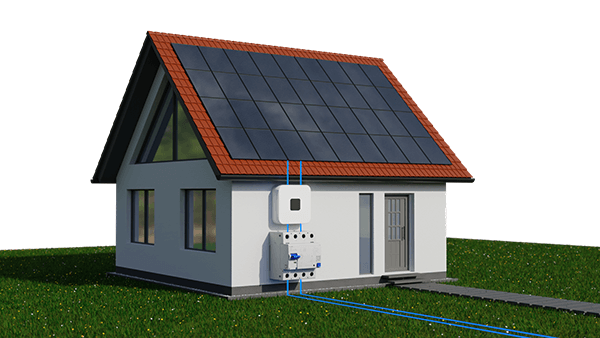

Grundsätzlich sind für elektrische Anlagen mit einem PV-Stromversorgungssystem allstromsensitive Fehlerstromschutzeinrichtungen normativ vorgeschrieben. Ausnahmen gibt es nur, wenn Hersteller der PV-Anlage oder der angeschlossenen Wechselrichter etwas anderes erlauben.
Allstromsensitive Fehlerstromschutzeinrichtungen schützen, wie der Name schon sagt, vor Fehlerströmen aller Art, also vor Puls- und Wechselfehlerströmen, Fehlerströmen mit Mischfrequenzanteil und glatten Gleichfehlerströmen. In PV-Anlagen sind Wechselrichter im Einsatz um den produzierten Gleichstrom in Wechselstrom umzuwandeln, der dann im Stromnetz nutzbar ist. Wechselrichter können im Fehlerfall auch glatte Gleichfehlerströme verursachen, die nur von allstromsensitiven Fehlerstromschutzeinrichtungen zuverlässig erkannt werden. Deshalb empfiehlt Fehlerstromschutzexperte Doepke allstromsensitive Fehlerstromschutzeinrichtungen für alle PV-Anlagen.
Die neuen allstromsensitiven Fehlerstromschutzschalter DFS PV und FI-/LS-Kombinationen DRCBO PV wurden speziell für den Einsatz in Photovoltaikanlagen entwickelt. Sie bieten neben dem Schutz vor Puls- und Wechselfehlerströmen, Fehlerströmen mit Mischfrequenzen und vor glatten Gleichfehlerströmen eine PV-optimierte Kurzzeitverzögerung für eine höhere Anlageverfügbarkeit. Der spezielle Aufbau der Schalter sorgt zudem für eine verringerte Verlustleistung. Damit sind sie besonders energieeffizient. Die FI-/LS-Kombinationen DRCBO PV vereinen darüber hinaus Fehlerstrom- mit Leitungsschutz (Sicherung), bieten also zusätzlich auch Schutz bei Kurzschluss und Überlast.

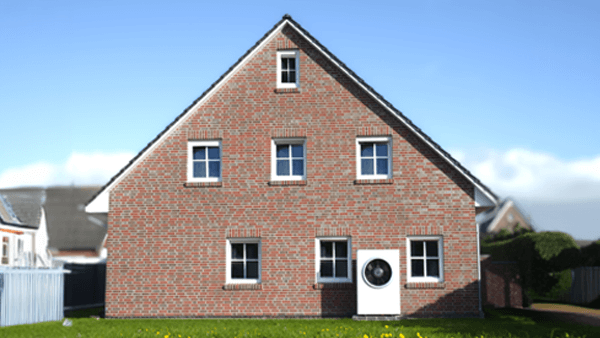

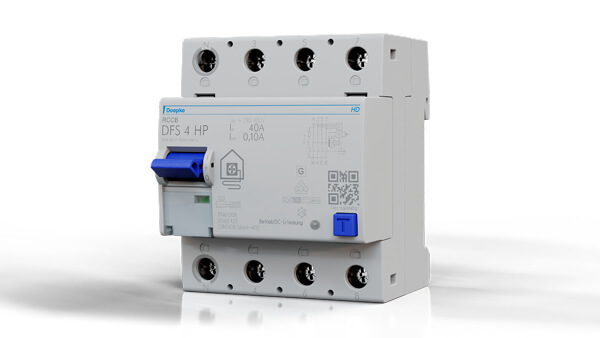

Auch für den Einsatz mit Wärmepumpen hat Fehlerstromschutzexperte Doepke optimierte Schutzschaltgeräte entwickelt: die neuen Fehlerstromschutzschalter DFS HP (HP für „Heat Pump“) und die FI-/LS-Kombination DRCBO HP.
Da auch bei Wärmepumpen Frequenzumrichter im Einsatz sind, die glatte Gleichfehlerströme erzeugen können, schreiben die meisten Hersteller den Einsatz von allstromsensitiven Fehlerstromschutzeinrichtungen vor.
Der Schutzpegel des DFS HP und des DRCBO HP entspricht nicht nur allen Anforderungen der Wärmepumpen-Hersteller, die HP-optimierte Kurzzeitverzögerung sorgt darüber hinaus für eine erhöhte Anlagenverfügbarkeit. Auch bei kurzzeitigen impulsförmigen Stoßströmen läuft die Wärmepumpe also weiter, ohne die Schutzwirkung zu beeinflussen. Auch die Wärmepumpenschalter sind besonders energieeffizient aufgebaut.

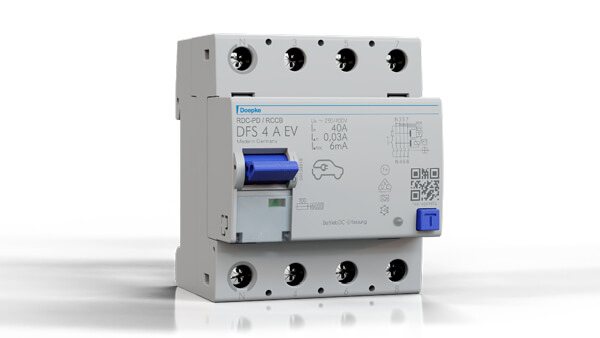

Der DFS EV wurde speziell für Ladeeinrichtungen für Elektrofahrzeuge entwickelt. Während des Ladevorgangs können glatte Gleichfehlerströme größer als 6 mA entstehen, für den eine passende Schutzvorrichtung benötigt wird. Herkömmliche FI-Schalter des Typs A sind dafür nicht ausgelegt. Schalter des Typs B wiederum sind bei vorgeschalteten Fehlerstromschutzschaltern des Typs A oder F nicht geeignet. Beim DFS EV hingegen ist die Gleichfehlerstromerkennung schon integriert. Damit sorgt der DFS EV für kompakte, lückenlose Sicherheit.
